隔膜泵生产厂家QBY系列气动隔膜泵
点击放大
产品型号:
产品名称:
隔膜泵生产厂家QBY系列气动隔膜泵
产品报价:
产品特点:
QBY系列气动隔膜泵是一种新型输送机械,是目前国内颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等多种泵的优点与一身。
  隔膜泵生产厂家QBY系列气动隔膜泵的详细资料:

【QBY系列气动隔膜泵】产品介绍:

QBY系列气动隔膜泵是一种新型输送机械,是目前国内颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集潜水泵自吸泵、杂质泵、屏蔽泵、泥浆泵等多种泵的优点与一身。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
本厂目前已形成系列化生产,共有八种规格直径:Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。三种材质、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
气动隔膜泵被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用,安装在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

【QBY系列气动隔膜泵】型号意义:



【QBY系列气动隔膜泵】主要特点:

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度(粘度可达1万厘泊),易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
2、无旋转部件,通过性能好,允许通过zui大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
3、不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
4、气动泵扬程达50m,电动泵达30m,出口压力zui大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
5、气动泵可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
6、气动泵不需电源,更适合易燃、易爆场合的介质输送。

【QBY系列气动隔膜泵】技术参数:

流量:0-30m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+120℃;
压力:0.1-0.7MPa;
自吸高度:5-7m。

【QBY系列气动隔膜泵】工作原理:

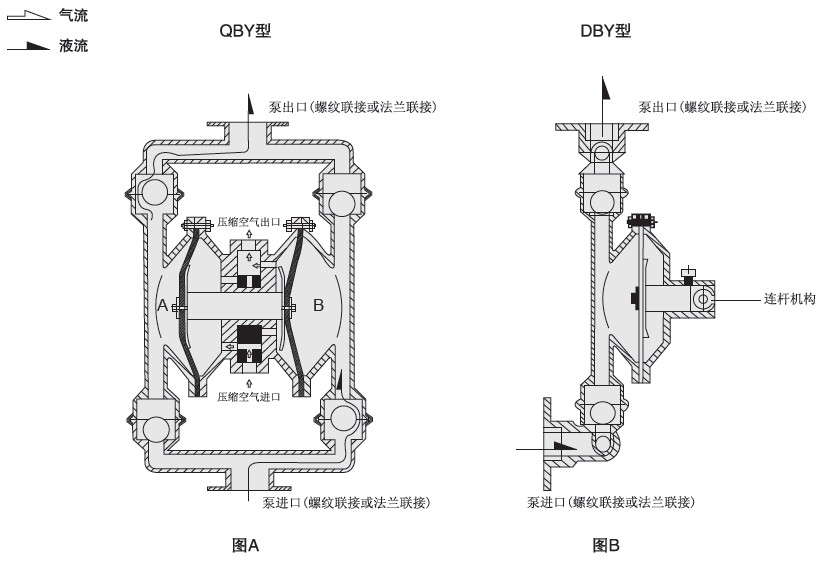

QBY气动隔膜泵有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入A工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,B腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入(见图A)。当行程到达终点,配气阀将气体导入B工作时,情况同前述相反,B腔排出液体,A腔吸入液体。如此反复,泵不断吸入排出液体。



【QBY系列气动隔膜泵】型谱图:



【QBY系列气动隔膜泵泵】应用实例:

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔膜泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚纳液体输送,苯类原料装卸车等方面都有它自己的优势。

【QBY系列气动隔膜泵】配件介绍:

隔膜泵GEEPUMP隔膜材质说明:


橡胶

橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为化学稳定性的人工合成材料。特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命。

产品相关关键字: 隔膜泵 QBY系列隔膜泵 气动隔膜泵
