CQB-F型衬氟磁力泵,磁力驱动泵,氟塑料化工泵
点击放大
产品型号:
产品名称:
CQB-F型衬氟磁力泵,磁力驱动泵,氟塑料化工泵
产品报价:
产品特点:
【简单介绍】 氟塑料磁力泵的结构形式、主要零部件及其作用与不锈钢磁力驱动泵基本相同,只是过流部件采用的材料不同。氟塑料磁力泵广泛适用于输送腐蚀性的或不允许污染的、不含铁磁杂质和固体颗粒(颗粒的大小和硬度等需要由用户与博禹公司协商)的介质,特别适用于输送易燃、易爆、易挥发液体和有毒、有害、强腐蚀及贵重介质的输送。非金属磁力泵用于输送强酸、强碱、强腐蚀介质的效果更好。
  CQB-F型衬氟磁力泵,磁力驱动泵,氟塑料化工泵的详细资料:

氟塑料磁力泵是本公司近几年开发的新产品,并引进国外先进技术,采用聚偏二氟乙烯制造,该材料是目前世界上*的耐腐蚀材料,用该材料生产的磁力泵具有使用范围广、耐腐蚀性能强、机械强度高、不 老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、染料、稀士、冶炼、汽车制造中的酸洗等领域。

二、CQB-F型衬氟塑料磁力驱动泵主要特点

氟塑料磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件选用氟塑料、陶瓷、氟橡胶等材料泵体外壳用金属材料固定,故泵体足以承托管道的重量,使用保养极为方便。
衬氟磁力泵基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》标准要求。

三、CQB-F型氟塑料磁力泵图片及氟塑料磁力泵结构图

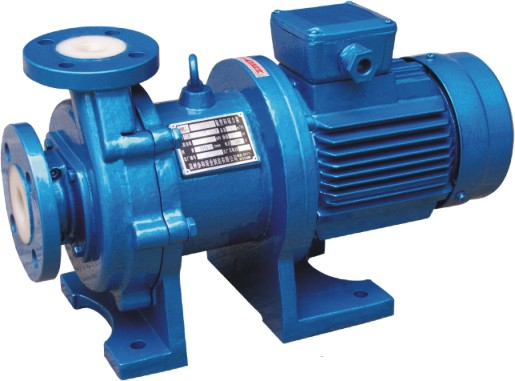

1、氟塑料磁力泵图片

氟塑料磁力泵

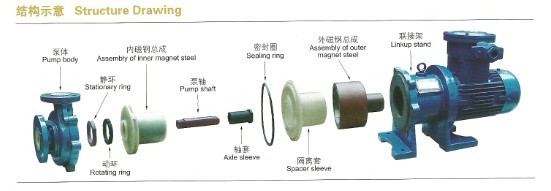

2、氟塑料磁力泵结构图

氟塑料磁力泵结构图

四、CQB-F型氟塑料磁力泵型号意义

CQB-F型氟塑料磁力泵型号意义

五、CQB型氟塑料磁力泵型号性能参数表

型号

流量
m3/h

扬程
m

汽蚀余量
m

转速
r/min

轴功率
kw

效率
%

配带电机功率kw

介质密度g/cm3

<1

<1.3

<1.84

CQB15-10-85f

1.0
1.8
2.2

8.5
8
7.0

-

2800

0.11
0.12
0.12

22
33
34

jw5612
0.12

jw5622
0.18

jw6322
0.37

CQB20-15-105f

1.8
3.0
3.6

12.5
12
10.5

-

2800

0.28
0.30
0.30

22
33
34

jw6322
0.37

jw6322
0.37

jw7112
0.55

CQB32-25-125f

1.9
3.3
3.8

20.8
20
19

-

2900

0.46
0.50
0.52

23
35
38

yyb801-2
0.75

yyb802-2
1.1

yyb90s-2
1.5

CQB40-32-115f

3.8
6.3
7.5

16
15
13

-

2900

0.48
0.57
0.58

34
45
46

yyb801-2
0.75

yyb802-2
1.1

yyb90s-2
1.5

CQB40-32-145f

3.8
6.3
7.5

26
25
22.5

-

2900

0.87
1.02
1.04

31
42
44

yyb90l-2
1.5

yyb90l-2
1.5

yyb90l-2
2.2

CQB50-40-125f

7.5
12.5
15

22
20
18.5

3.5
3.5
4.0

2900

1.28
1.45
1.64

36
47
46

yyb90l-2
2.2

yyb90l-2
2.2

yyb100l-2
3.0

CQB50-40-125f

7.5
12.5
15

34
32
29

3.5
3.5
4.0

2900

1.98
2.37
2.63

35
46
45

yyb100l-2
3.0

yyb112m-2
4.0

yyb132s1-2
5.5

CQB65-50-125f

15
25
30

22
20
18.5

4.0
4.0
4.5

2900

2.09
2.35
2.65

43
58
57

yyb100l-2
3.0

yyb112m-2
4.0

yyb132s1-2
5.5

CQB65-50-160f

15
25
30

34
32
29.5

4.0
4.0
4.5

2900

3.08
3.89
4.38

45
56
55

yyb132s1-2
5.5

yyb132s1-2
5.5

yyb132s2-2
7.5

CQB80-65-125f

30
50
60

22.5
20
18

4.0
4.0
4.5

2900

3.68
4.13
4.33

50
66
68

yyb132s1-2
5.5

yyb132s2-2
7.5

yyb160m1-2
11

CQB100-65-160f

30
50
60

34
32
29

4.0
4.0
4.5

2900

6.04
6.81
7.64

46
64
62

yyb132s2-2
7.5

yyb160m1-2
11

yyb160m2-2
15

CQB100-80-125f

60
100
120

23
20
16.5

4.0
4.0
4.5

2900

6.48
7.56
7.59

58
72
71

yyb132s2-2
7.5

yyb160m1-2
11

yyb160m2-2
15

CQB100-80-160f

60
100
120

35
32
28

4.0
4.0
4.5

2900

10.21
12.45
13.46

56
70
68

yyb160m2-2
15

yyb160l-2
18.5

yyb180m-2
15

四、CQB型衬氟塑料磁力驱动泵使用注意事项

1、因衬氟磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、氟塑料磁力泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入 压力不大于0.2mpa,zui大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 ×10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
7、衬氟磁力泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列衬氟磁力泵保持距离。如:心脏起博器,xin用卡及其它磁卡、计算器、计算机磁盘、手表等。

五、CQB型氟塑料磁力泵故障原因及排除方法

故障形式

产生原因

排除方法

不出水

 a、水泵反转 改变电机接线
 b、进水管道漏气 杜绝漏气
 c、泵腔蓄水太少 增加蓄水量
 d、电压太高,启动时联轴器打滑 调正电压
 e、吸程太高 降低砂安装位置
 f、阀门没有打开 校正或更改阀门

流量不足

 a、吸入管径太小或淤塞 调换进水管
 b、叶轮流道阻塞 清洗叶轮
 c、扬程过高 开大出水阀
 d、转速不够 恢复额定转速

扬程过低

 a、流量过大 关小出水阀
 b、转速太低 恢复额定转速

噪音太大

 a、轴严重磨损 更换泵轴
 b、轴套严重磨损 更换轴套
 c、驱动磁钢杯与隔离套接触 拆除泵头重新组装
 d、密封环与叶轮研磨 更换止推环、密封环

漏液

 密封圈损坏 更换o型密封圈
